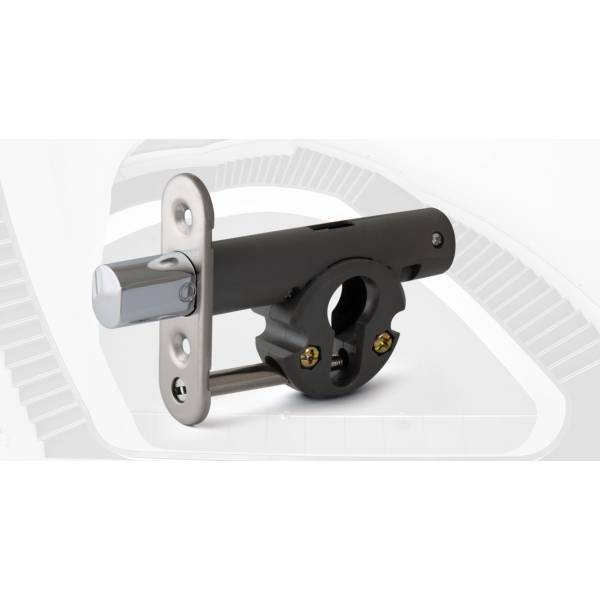

Замок врезной CRIT МINILOСK ЗВ-П24 под цилиндровый механизм
Замок под цилиндр МINILOСK ЗВ-П24 Crit
Замок врезной CRIT МINILOСK ЗВ-П24 под цилиндровый механизм предназначен для установки на деревянные двери.
двух оборотный, цилиндровый замок;
- ригель и цугальта цинковый сплав;
- возможность установки броненакладки;
- цилиндровый механизм Din стандарта.
Простая установка
- Выполнить разметку согласно выбранной модели установки.
- Выполнить 2 отверстия в торце двери, для корпуса засова ?22мм на глубину 90мм и для винта фиксирующего цилиндр ?8мм на глубину 55мм.
- Коронкой ?44мм выполнить сквозное отверстие в полотне двери для блока цилиндра.
- Установить блок засова и закрепить его винтами М4 или саморезами D4.
- Установить блок для цилиндра в отверстие, совместив зацепы на корпусе цилиндрового блока с пазами на блоке засова.
- Стянуть внутреннюю и наружную часть блока цилиндра винтами и гайками М4, таким образом, что-бы гайки находились с наружной стороны двери.
- Установить цилиндровый механизм и зафиксировать его спец винтом из комплекта.
- Проверить работоспособность при отрытой двери.
